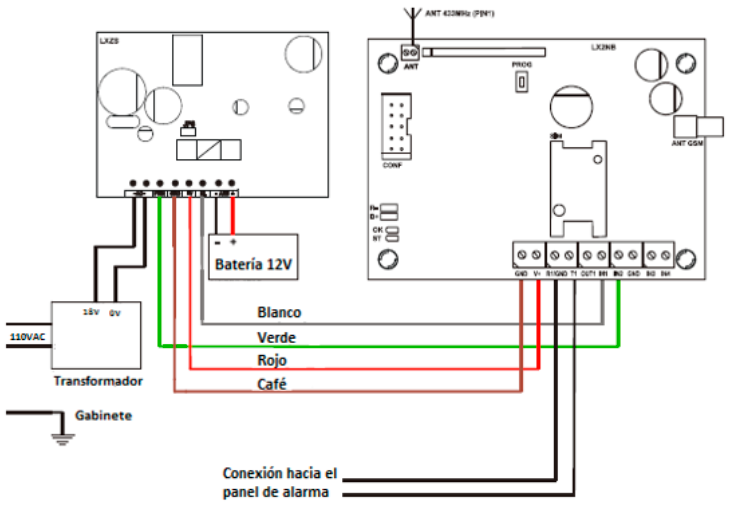

Realice la conexión del transmisor GPRS LX2NB y la fuente ZAS de acuerdo a la siguiente imagen.
DESCRIPCIÓN DE LAS CONEXIONES.
R1 – T1: Conexión que va al comunicador del sistema de alarma.
GND: Contacto de tierra o común el cual se comparte para las entradas y salidas.
IN1 – IN4: Entradas, se pueden usar para la conexión de dispositivos (sensores, contactos) o salidas del sistema de alarma. La terminal GND es común para todas las entradas.
+V: Terminal para la conexión del positivo para la alimentación del transmisor.
GND: Terminal para la conexión del negativo para la fuente de alimentación del transmisor.
+/- AKU: Conexión para la batería de respaldo de la fuente de alimentación ZAS.
