Los transmisores universales como el LX20S, LX2NB, LX20G-5C pueden ser conectados a cualquier sistema de alarma, todos los eventos que son transmitidos por el sistema de alarma son recibido por el OSM y este a su vez entrega la información al software de monitoreo.

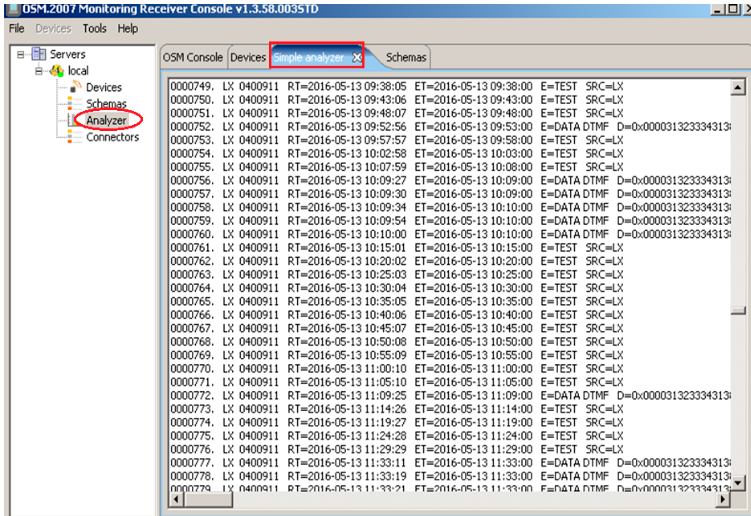

El receptor OSM permite por medio de la salida analizer, visualizar la trama CID del evento transmitido la cual puede ser interpretada de la siguiente manera:
1. En la salida analizer los eventos que son transmitidos por el sistema de alarma se identifican con el texto E=DATA DTMF.
2. Seguido de la palabra DTMF se encuentra la trama CID del evento que fue transmitido, a continuación un ejemplo
0000410. LX 0331425 RT=2016-05-21 10:45:47 ET=2016-05-21 16:46:00 E=DATA DTMF D=0x000032323232313831313233303130303823 SRC=TCP3
3. La trama Contac ID se interpreta de la siguiente manera:
E=DATA DTMF D=0x000032323232313831313233303130303823
Donde:
Número de abonado = 2222
Separador del evento = 18
Calificador del evento = 1
Evento Contac ID = 123
Número de partición = 01
Número de zona o usuario = 008
Checksum = 23
4. Explicación general de la trama CID
La composición de la trama CID puede describirse de la siguiente manera
ACCT MT QXYZ GG CCC , donde
ACCT= 4 dígitos que pueden ser del (0 al 9 ó B a F) que indican el número de cuenta
MT= Tipo de mensaje. Es una secuencia de 2 dígitos que se usa para identificar el evento CID en el receptor. Este normalmente es transmitido como 18 o en otros casos como 98.
Q= Calificador del evento el cual entrega información específica del evento
- 1= Nuevo evento o apertura
- 3= Restauración del evento o cierre
- 6= Condición previamente reportado que aún permanece ( estado del reporte)
XYZ= Código del evento ( 3 digitos hexadecimales 0 al 9, B a F
GG=número de partición ( 2 digitos hexadecimales 0 al 9, Ba F), 00 índica que no hay una partición específica.
CCC= número de zona (reporte de eventos) o usuario (reporte de aperturas y/o cierres). 3 dígitos hexadecimales 0 al 9, B a F. 000 índica que no hay zona o usuario específico.
Al final de la trama contac id se genera un último digito hexadecimal conocido como cheksum el cual se calcula:
Realizado la suma de todos los dígitos de la trama contac ID + el dígito cheksum (2 dígitos hexadecimales)
